WD1433系列工業級無線數傳終端

WD1433系列工業級無線數傳終端

    WD1433無線傳輸終端是廈門物通博聯針對工業級用戶而設計的一款無線傳輸終端，它不僅支持485或者232的數據無線傳輸；而且具有2路的數字量輸出，2路的數字量輸入，2路的模擬量輸入，采用 MODBUS RTU 協議，實現I/O采集和控制。

· 485/232數據中短距離無線傳輸，無需插卡，沒有運行費用

· 支持modbus協議的I/O采集控制、模擬量輸入

· 由于采用標準modbus RTU協議，所以對PLC編程時不需要編寫通訊程序。

· 支持點對點，點對多點的應用模式

· 安全，可靠，穩定的433MHZ工業級設備







  • 概述與特點
  • 技術規格
  • 應用方案
  • 訂購和下載
 一、產品描述

   WD1433無線傳輸終端是廈門物通博聯針對工業級用戶而設計的一款無線傳輸終端，它不僅支持485或者232的數據無線傳輸；而且具有2路的數字量輸出，2路的數字量輸入，2路的模擬量輸入，采用 MODBUS RTU 協議，實現I/O采集和控制。
   WD1433采用433MHZ的無線頻段來通信，很好的實現1500米距離范圍內的工業數據的傳輸，可以使用433MHZ無線的方式來替代傳統的有線 RS485和RS232傳輸方式，可直接接入各種組態軟件和行業應用軟件，與PLC、DCS、工業儀表、傳感器、觸摸屏等設備連接組成工業自動化測控系統。
   采用全工業級芯片、器件設計，工作溫度可達-30℃~85℃，支持5V~35V超寬電壓，緊湊型設計，重量輕。采用整體式安裝掛件,工業端子接線方式，便于現場安裝與施工。產品支持配置工具配置，配置靈活多變。此外，產品采用多級防護電路和看門狗技術，實現設備在苛刻的環境下，全天候?qū)崟r(shí)、穩定、可靠的傳輸。

二、產品優勢

   Δ 可以直接代替有線的RS485或者RS232設備聯網方式，實現無線的485和232組網傳輸
   Δ 具有2路數字量輸入、2路數字量輸出、2路模擬量輸入，支持Modbus讀寫和I/O橋接
   Δ 無線傳輸距離：1.5公里之內（實際測試）
   Δ ISM開放頻段433MHz，無需申請頻點
   Δ 具備超強穿透能力，可以穿透多堵墻面
   Δ 直流5~35V供電，平均待機電流小于50mA，低功耗，功耗小于0.25W
   Δ 金屬外殼：93×54×22mm
   Δ 通信接口：RS232/RS485，波特率可配置1200/9600/19200/38400bps等
   Δ 支持多種協議智能轉換協議
   Δ 久經工業現場運行考驗，軟硬件防護、智能檢測機制及進口工業級器件、可確保無線模塊在各種惡劣環境工業場合長期運行。
   Δ 多種智能協議和豐富的軟件功能可以支持多種組網方式和應用模式
WD1433
無線特性 頻段 425MHZ-525MHZ
接收靈敏度 -121dBm
RSSI支持 支持RSSI
空中速率 0.123K-1Mbps
最大發射功率 20dBm(約合100mw)
實測傳輸距離 1500M
  工作模式 半雙工
接口 串口 支持RS232（RX TX GND）或者RS485（A+ B-）
模擬量輸入AI 2路，最大輸入電壓0-30V可調（不得高于32V）
數字量輸入DI 2路，光耦隔離
數字量輸出DO 2路，光耦隔離，大電流1.5A
電源接口 2針工業端子，DC5-35V ，VIN，GND
VCC 數字量輸出電壓
VO 數字量輸入?yún)⒖茧妷?/strong>
重啟按鍵 貼片式重啟按鍵（內置）
天線接頭 吸盤天線5DB、棒狀天線3.5DB
機械特性 安裝方式 壁掛
尺寸 93 x 54 x22
外殼 金屬結構
防護等級 IP30
冷卻方式 無風扇散熱
凈重 約160g
電源 電源輸入 DC 5-35V
待機功耗 0.112 W @5V（不計I/O輸出的功耗）
工作功耗 0.154 W @5V（不計I/O輸出的功耗）
峰值功耗 0.226 W @5V（不計I/O輸出的功耗）
環境溫度 環境濕度 5 ~ 90% (無凝霜)
存儲溫度 -40℃ ~ 85℃
工作溫度 -30℃ ~ 85℃
指示燈 POWER POWER  電源指示燈顯示，PWR紅色燈
NET 無線模塊收發狀態燈，NET藍色燈
DATA 串口數據狀態燈，DATA綠色燈
I/O功能 Modbus RTU協議、橋接模式
傳輸模式 透明傳輸模式、Repeat模式、尋址模式
管理、升級、配置 支持軟件配置波特率、奇偶校驗、數字位、停止位、頻段、設備地址、
Modbus地址、模擬量最大值、傳輸模式，智能協議、日志、升級等.

   WD1433無線數傳終端非常適用于工業應用場合的短距離無線傳輸和I/O采集控制，適合在運行在苛刻的環境地下和不適合布線的串口應用場合，通過無線的485和無線的232取代有線的方式，極大地方便了現場機器和終端的部署和施工，同時WD1433具備了I/O采集和控制的功能，可以方便地連接各種傳感器，從而達到傳輸和采集、控制為一體。WD1433廣泛應用于電廠，鋼廠，碼頭，煤礦、露天石礦、油田鉆井、數字工廠等工業場合，抗干擾能力強，性能穩定。

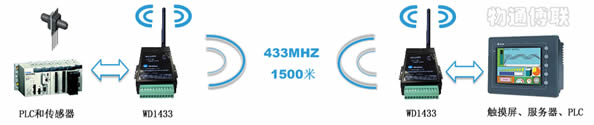

一、點對點應用模式

   點對點傳輸是最常用的一種模式，通過兩個WD1433實現無線串口（232或者485）的應用，可以實現兩臺相距1.5KM范圍內的兩臺PLC之間、一臺PLC和一臺觸摸屏之間、一臺PLC和一臺PC之間、兩臺其他終端之間的數據傳輸和I/O采集。
   WD1433本身具有的模擬量采集，數字量采集和數字量控制功能，可以一些應用場合直接替代PLC實現無線I/O采集和控制，不僅易于施工而且節省成本。

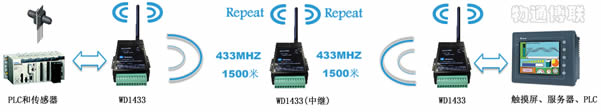

二、中繼應用模式

   中繼傳輸主要是用一臺或者多臺的WD1433作為中繼，從而實現擴展無線傳輸?shù)木嚯x，從而實現1.5KM以上的無線數據傳輸。

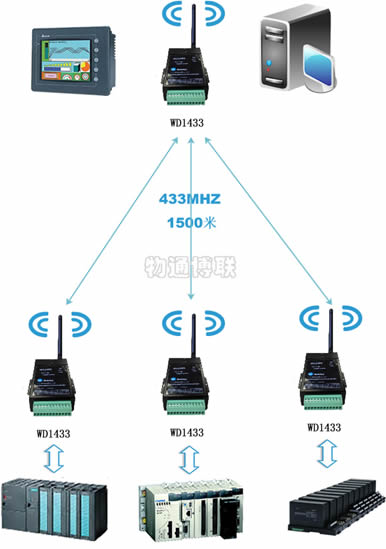

 三、點對多點應用模式

   點對多點也是一種工業采集的常用應用模式，現場有多個采集點需要把數據匯總到一臺控制或者服務器上。工業現場一般采用Modbus傳輸協議，通過輪詢的方式來獲取各個節點的數據和控制各個節點；或者各個節點主動將采集到的數據匯報到主節點上進行處理、存儲和發送。

四、應用場合

   1、工業數據采集和工業控制（工業儀器、儀表、工業終端）
   2、數字工廠，數字生產線（PLC與PLC之間、PLC與觸摸屏之間的數據傳輸）
   3、氣象數據監測和發布
   4、無線LED發布系統
   5、電力溫濕度采集和電力狀態監測
   6、無線抄表、無線傳感器短距離數據傳輸
   7、機器人控制
   8、建筑物與住宅（智能家居）控制
   9、無線485或者232傳輸?shù)钠渌麍?chǎng)合
   10、無線I/O透明傳輸場合
產品型號 WD1433系列
訂貨號 WD1XXXN-Serial-L
代碼定義 代碼
XXX（無線頻段） 433：433MHZ
240：2.4GHZ
N(I/O) I:帶I/O量
：不帶I/O
Serial (串口) 232：串口是232串口
485：串口是485串口
L（距離） 152: 15*102  =1500 米（沒標明433MHZ的默認為1500米）
900：90*100  =90米
112：11*102  =1100 米
示例 WD1433i-485：433MHZ頻段,帶有I/O量,支持485接口,傳輸距離為1500米
